KA97齒輪減速機詳細信息

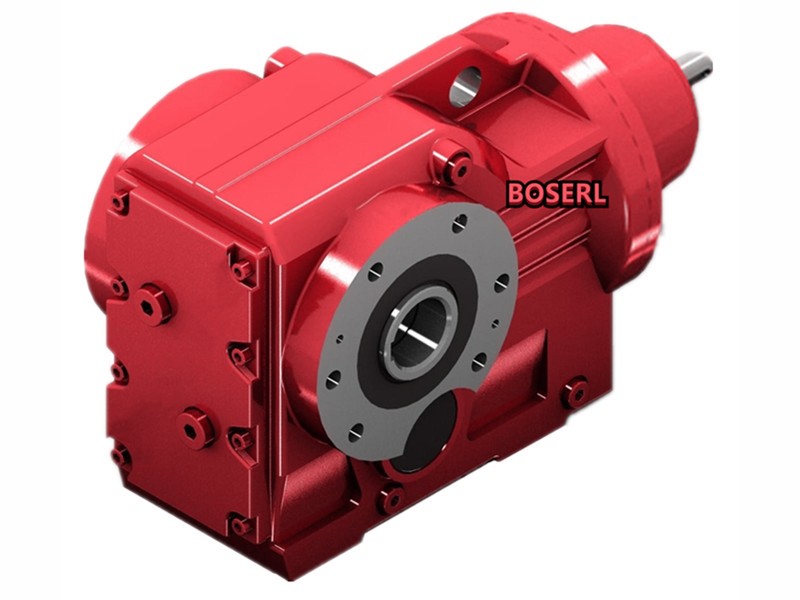

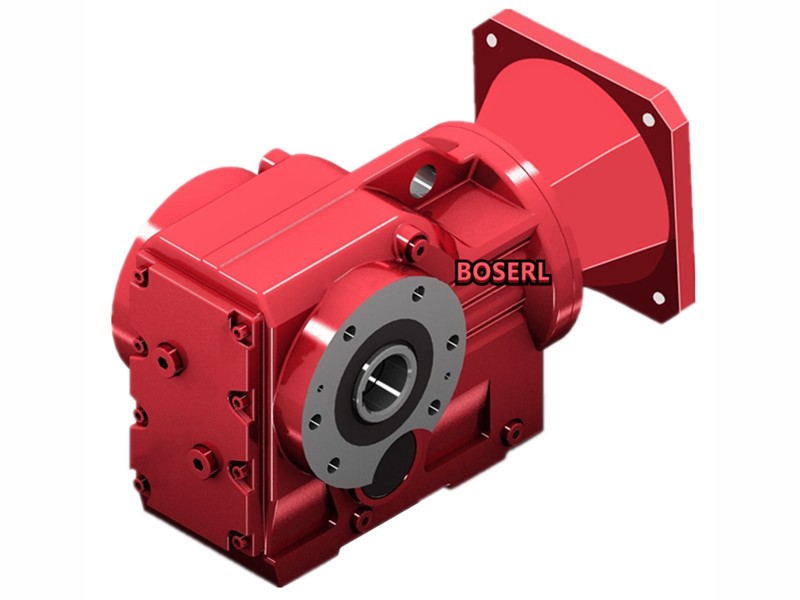

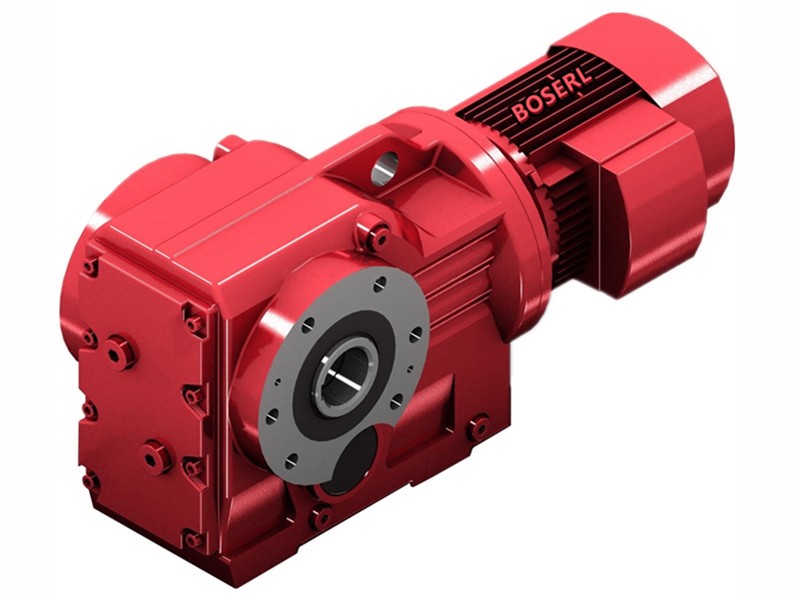

KA97齒輪減速機
KA97齒輪減速機重量：
KA97齒輪減速機重量 | KA97齒輪減速機配電機重量 | ||||||||||||
| KA97-0.75KW | KA97-1.1KW | KA97-1.5KW | KA97-2.2KW | KA97-3KW | KA97-4KW | KA97-5.5KW | KA97-7.5KW | KA97-11KW | KA97-15KW | KA97-18.5KW | KA97-22KW | KA97-30KW | |
129Kg | 145Kg | 149Kg | 152Kg | 161Kg | 164Kg | 175Kg | 189Kg | 202Kg | 244Kg | 264Kg | 301Kg | 314Kg | 382Kg |
KA97齒輪減速機潤滑油：
KA97齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
KA97齒輪減速機潤滑油類型 | KA97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 7.00升 | 14.70升 | 15.70升 | 20.00升 | 15.70升 | 15.70升 |
KA97齒輪減速機扭力臂安裝：
清潔用戶軸及空心軸的內面。請確保所有殘留的潤滑脂以及潤滑油均已經徹底清除。將鎖緊環和襯套安裝于用戶軸。在驅動裝置上固定轉矩臂，在襯套上涂上潤滑劑并仔細抹勻。將減速器推入用戶軸。
預安裝轉矩支撐(注意不要將螺栓擰死)，將襯套推入至減速器的鎖緊環。
用鎖緊環來固定軸套。請按下表中所列相應的的扭矩值將軸套上的鎖緊環進行夾緊。
| 型號 | 鍍鎳[標準配置] | 不銹鋼 | |
| KT/FT | ST | 扭矩(Nm) | |
| 無 | 37 | 18 | 7.5 |
| 37 | 47 | 18 | 7.5 |
| 47 | 57 | 18 | 7.5 |
| 57,67 | 67 | 35 | 18 |
| 77 | 77 | 35 | 18 |
| 87 | 87 | 35 | 18 |
| 97 | 97 | 35 | 18 |
| 107 | 無 | 38 | 38 |
| 127 | 無 | 65 | 65 |
| 157 | 無 | 150 | 150 |
質量好的KA97齒輪減速機：檢驗項目空心軸減速機
1.KA97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.KA97齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.KA97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
KA97齒輪減速機電機驅動器優勢：
KA97齒輪減速機電機驅動器先進的磁通矢量控制算法；高效率的MTPA最優轉矩控制算法；高可靠性的MTPV最優電壓控制算法(弱磁控制|)；最高16K的載波頻率，O-400HZ的頻率范圍內低噪音運行；剎車或者反向能量回饋控制，提升車輛使用時間，滿足不同客戶需求；坡道防溜功能，保證車輛坡道行駛的安全性；優異的驅動控制；輸出扭矩和速度的寬范圍工作區域，再生性能完美；內部閉環控制的速度和扭矩模式保證了最佳性能；通過參數設置，調節驅動和制動性能達到最佳效果；速度控制模式提供獨特的性能，保證了速度控制平穩舒適，并在任何工況下都可以積極響應；內置陡坡緩降，油門檔位互鎖功能，轉彎限速等安全功能。豐富的外接口，多路數字輸入、模擬輸入、大電流PWM輸出等；具備電機工作計時、座椅計時、車輛行駛公里計數、歷史告警記錄等功能；高安全性和可靠性；功率部分采用散熱和絕緣性能極佳的鋁基板，提升了控制器的可靠性；安全失效功率器件保護設計；電池正負極接反保護；驅動輸出短路保護；過壓、欠壓、過流、過溫、過載等保護；電機過溫保護，編碼器故障保護；lP65防護等級，滿足惡劣環境的使用要求。
KA97齒輪減速機選型參數：
| KA97齒輪減速機速比 | 176.05比，153.21比，140.28比，123.93比，105.13比，96.08比，86.52比，77.89比，70.54比，62.55比，47.93比，41.87比，38.3比，34.23比，30.82比，27.91比，24.75比，22.37比，18.96比，16.56比，13.85比，11.99比，10.41比，8.71比，7.54比。 |
| KA97齒輪減速機輸出轉數 | 8轉，9.1轉，10轉，11轉，13轉，14轉，16轉，18轉，20轉，22轉，25轉，29轉，33轉，37轉，41轉，45轉，50轉，57轉，63轉，74轉，85轉，101轉，117轉，134轉，161轉，186轉（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入）。 |
| KA97齒輪減速機配電機 | 可與單相，直流，變頻，剎車，防爆，伺服，交流，三相電機KA97與KA97與0.75KW，KA97與1.1KW，KA97與1.5KW，KA97與2.2KW，KA97與3KW，KA97與4KW，KA97與5.5KW，KA97與7.5KW，KA97與11KW，KA97與15KW，KA97與18.5KW，KA97與22KW，KA97與30KW。 |
| KA97齒輪減速機負載扭矩 | 4300N.m，3890N.m，2870N.m，2660N.m，2400N.m（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）。 |
KA97齒輪減速機銘牌含義：
KA97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
KA97齒輪減速機電機型號：
推薦類似型號：K97減速機
關鍵詞:空心軸減速機加電機一體化_直角中空減速機_中孔輸出減速機_通孔減速機_KA系列減速機_GKA系列減速機_KA系列減速器_空心軸減速器_直角中空減速器_中孔輸出減速器_通孔減速器
KA系列齒輪減速機型號：KA37減速機,KA47減速機,KA57減速機,KA67減速機,KA77減速機,KA87減速機,KA97減速機,KA107減速機,KA127減速機,KA157減速機,KA167減速機,KA187減速機
KA系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
